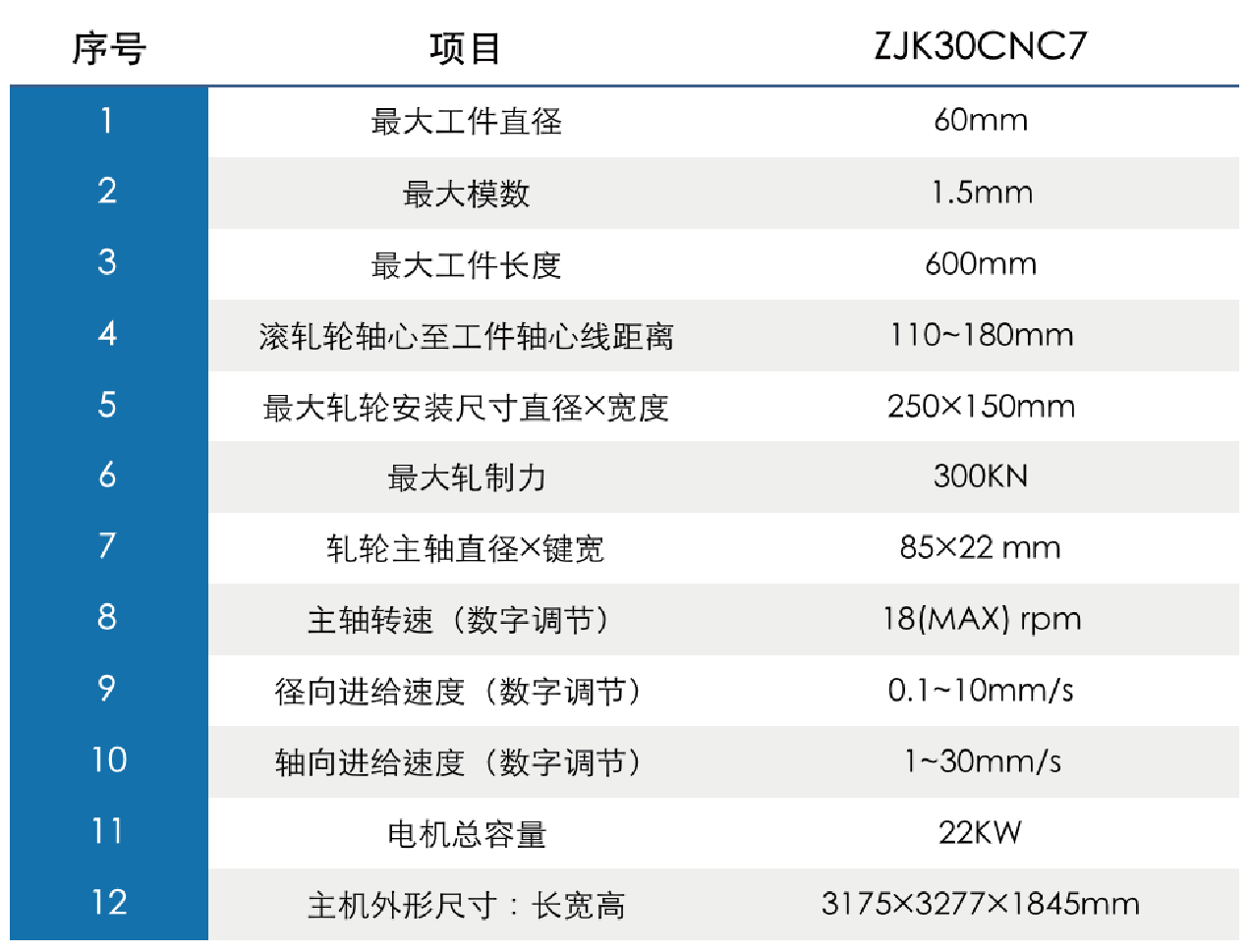

ZJK30CNC7
分類：
詳細信息
滾軋機是一種利用圓形刀具加工漸開線花鍵、斜齒、羅拉齒的冷軋成形設備。機床應用齒輪嚙合傳動原理，工件采用兩端中心孔定位，兩圓形刀具在帶動工件旋轉的同時軋入工件形成花鍵。
刀具采用高精度專用磨床磨制。工件成形過程就是齒輪副的傳動過程。相對滾齒、插齒、剃齒等加工工藝，滾軋加工具有加工精度高（可達到6-7級精度）、加工效率高（最快可達到4-5秒）、節約材料、工件齒部強度高（因為是冷軋加工，齒部的各項機械強度要遠遠高于其它切削加工的工件）。相對于搓齒加工，其刀具的應用更靈活方便；刀具的制造成本、管理成本更低；對工件直徑的適應范圍更廣。
機床適用于汽車變速箱齒輪軸，球籠等速萬向節，花鍵軸，電機軸，紡織羅拉，彈簧扭桿，方向機，曲軸等各式軸類零件上的直齒、斜齒花鍵。
機床采用臥式布局自主開發的操作界面，大幅減少了對工人操作技能的要求，降低了工人的勞動強度。
刀具及工件的移位均可選擇手動或電子手輪方式，便于機床的調整。
工件安裝在前、后之間，可選擇采用徑向滾軋方式或軸向滾軋方式，在數秒之內完成高加工精度及表面高光潔度的零件。
生產率高，能夠一次完成多處軋齒（通過工件移位來完成多次軋齒），能夠靈活地加工多個部位。
可用小寬度刀具進行大寬度花鍵段的加工。大大降低了刀具的使用成本。
節能環保，機床采用CNC控制和絲桿驅動，實現軋齒條件最佳化，加工精度穩定化，并可節省能源及最大限度少用油料。
本機床是按展成原理進行漸開線花鍵的冷軋加工的。用上述原理進行漸開線花鍵加工具有加工效率高，被加工齒面強度高，原材料節省等特點。因此，本機床非常適合于汽車、摩托車、拖拉機等行業進行大批量生產。本機床剛性好，調整操作容易。調整正確后，可進行徑向和軸向循環加工。
本機床共有七個伺服運動軸:
由左、右伺服電機經各自減速器傳動至刀具主軸所構成的主運動系統。
通過機床的左、右伺服電機經各自絲桿推動左、右滑座來實現的徑向運動系統。
由前、后伺服電機經各自絲桿推動產生的放松運動。
工件的旋轉運動。
